1/100簡易分解型4【雲梯のある家】

製作物件 概要

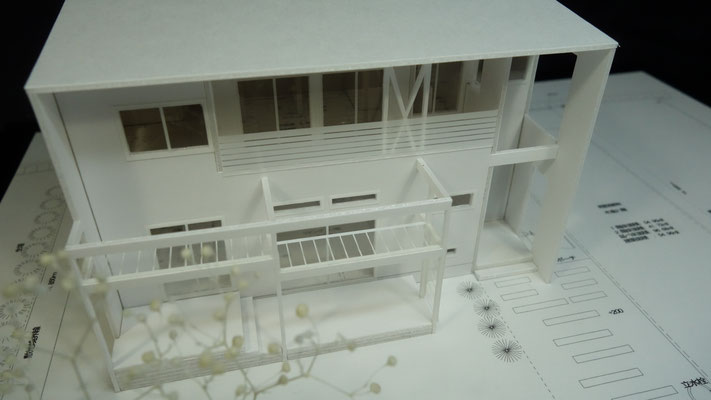

1/100簡易分解型の住宅模型画像

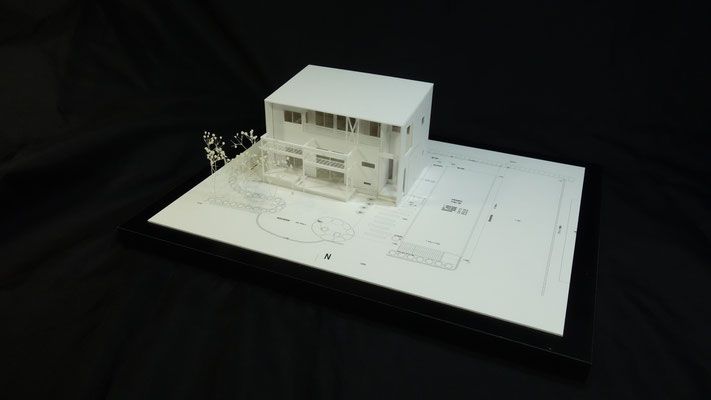

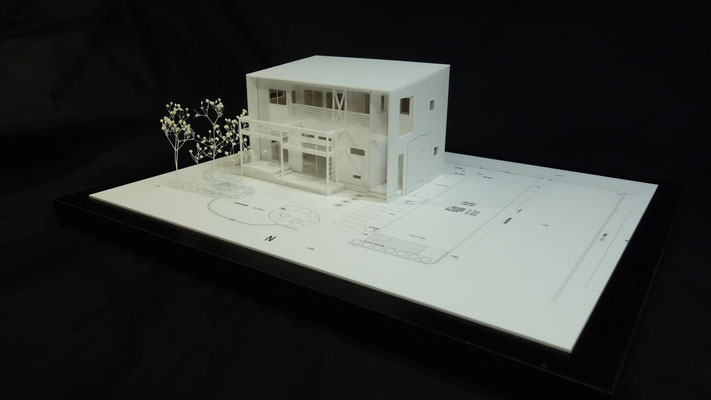

模型全体像

製作面積



1F+2F



_________________________

合計 165.63㎡

追加オプション



雲梯

バルコニー手摺・筋交い

特注木製ベース 312mm×250mm




製作上のポイント1【雲梯】

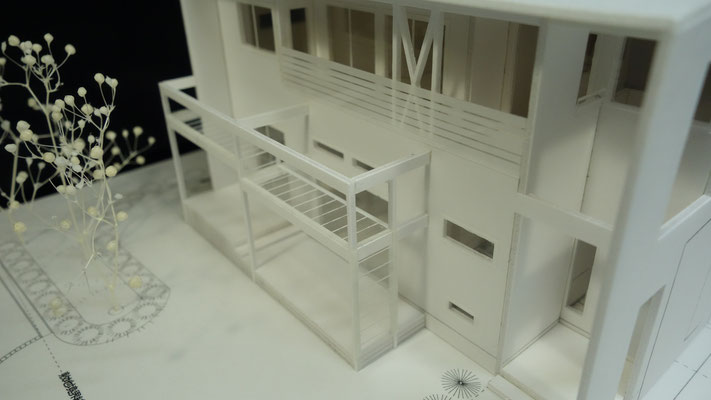

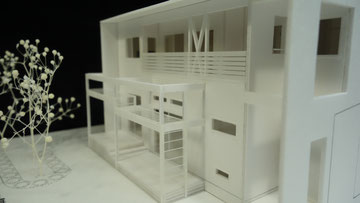

ウッドデッキと雲梯
ウッドデッキと雲梯

長年、建築模型製作に携わってきましたが、流石に雲梯付きの家の製作は初めてでした。

1/100簡易分解型ということですので、それなりに簡略化した表現となっていますが、十分に雲梯があることは理解出来るであろう表現内容としました。

製作上のポイント2【バルコニーの筋交い】

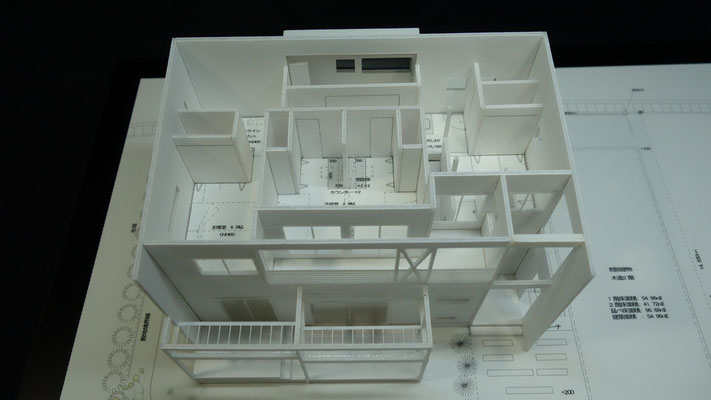

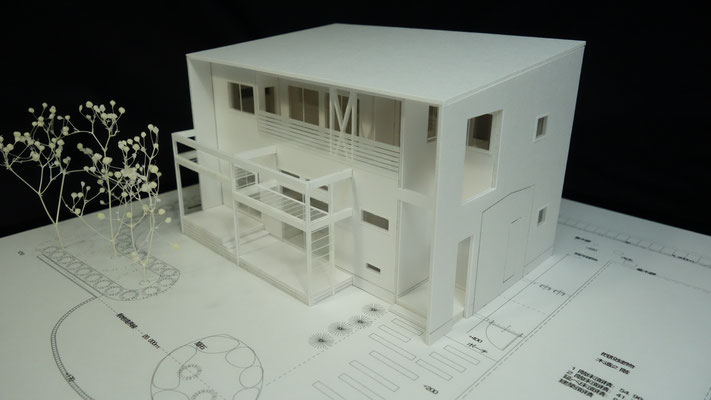

住宅模型のバルコニー周りの拡大画像
バルコニー周り

バルコニーにある「筋交い」はCAD上で適度なデフォルメしたものを機械で出力しています。

手作業で切り出すことも勿論可能ですが、このタイプの模型は短い製作時間との戦いですので、このような細かいパーツは機械切りで対処します。

製作上のポイント3

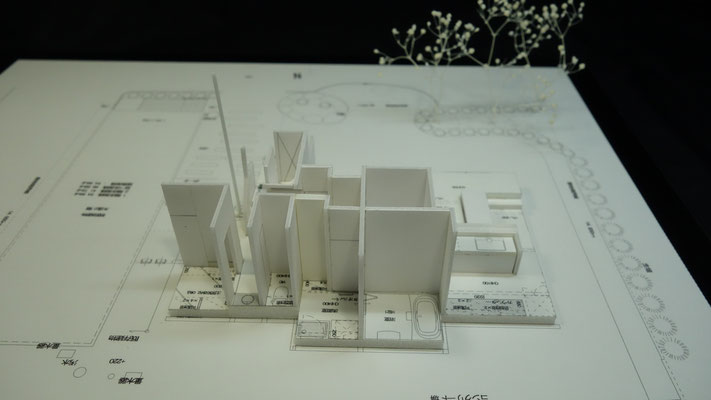

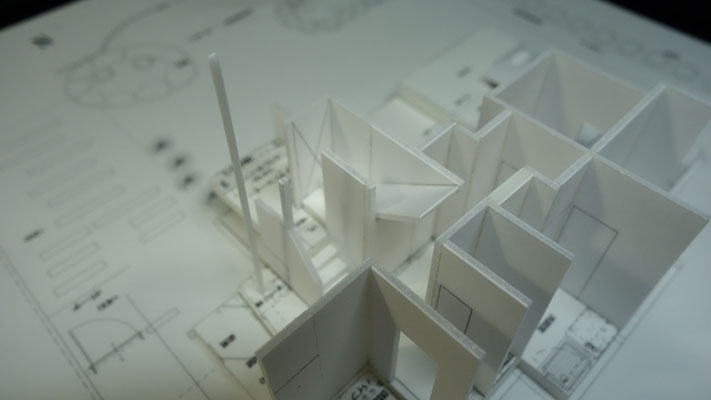

二階から「すべり棒」で降りることが出来る家の模型
すべり棒

ニ階から「緊急脱出用」なのでしょうか?すべり棒が設置されています。

これはタミヤ模型の「1mm丸棒」を切り出して表現しています。この模型は1/100ですから、本当はこれでもスケール的には太すぎるのですが、これ以上細くすると(実際には直径40~50mmでしょう)作業性が極端にわるくなるので、この程度としました。

それにしても垂直には立っていないですね・・・ちょっ歪んでいますね。





You Tubeでスライドショーを公開しています

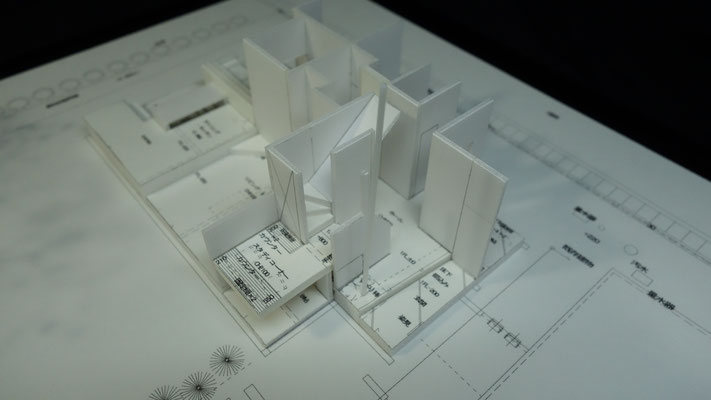

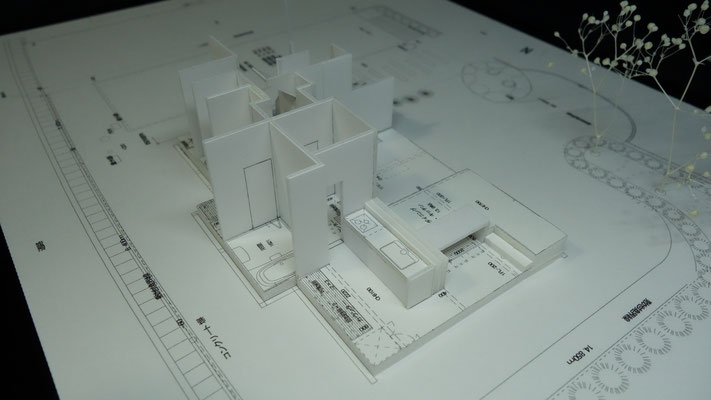

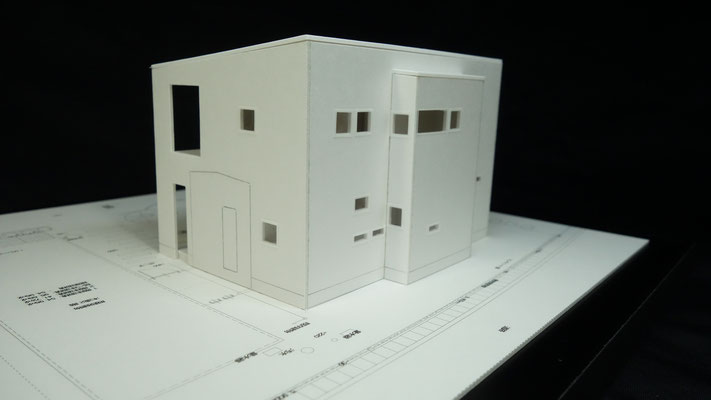

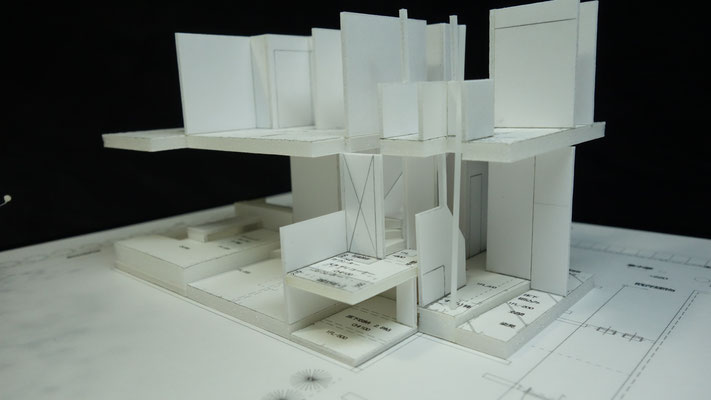

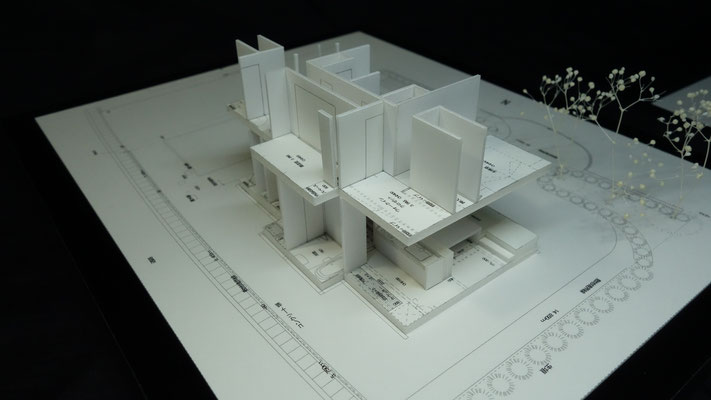

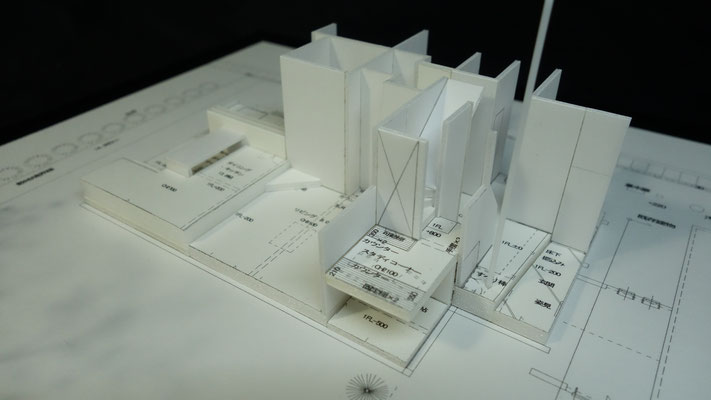

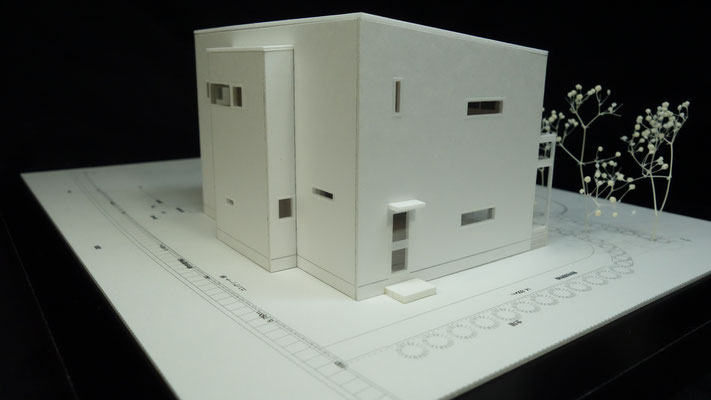

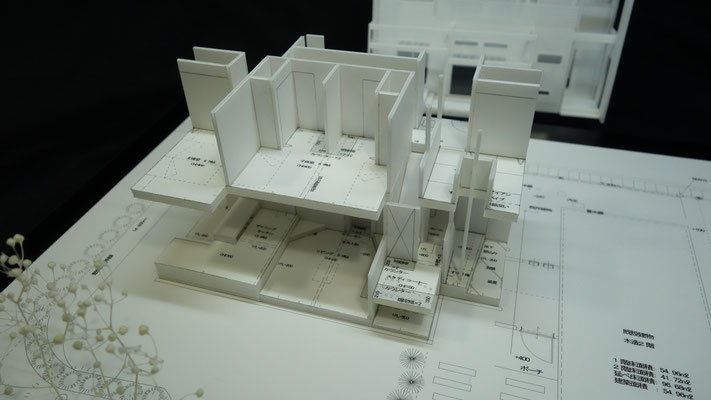

その他の写真
